無憂網絡集成
利用添加的全面的第2層/第3層交換模式，簡化FX2布線并增強FX體系結構的聚合IO和光纖通道功能。
產品外觀
產品特征
降低布線復雜性

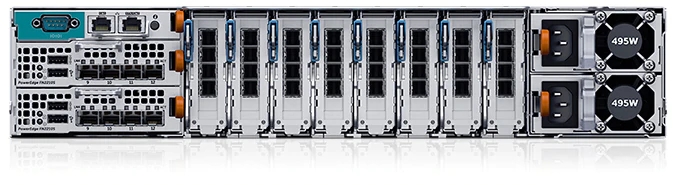

FN IO模塊(FN IOM)專為作為PowerEdge FX體系結構一部分的PowerEdge FX2融合基礎架構機箱而設計。FX2融合基礎架構每個機箱可支持最多2個FN IOM，同時還提供多達8個10 GbE內部端口以及冗余冷卻風扇和電源。
FN IOM最多可將FX2接口從8個簡化為1個，從而顯著降低布線復雜性。憑借零接觸部署和預配置的功能，即插即用的便利性可支持第2層控制。因此，可利用戴爾刀片式服務器IO管理器實現快速、輕松的網絡部署，同時可利用Dell Networking OS 9通過CLI對FN IOM執行額外管理來實現全面的第3層交換功能。
以雙模式功能運行
FN IO模塊能夠以兩個單獨的模式運行。

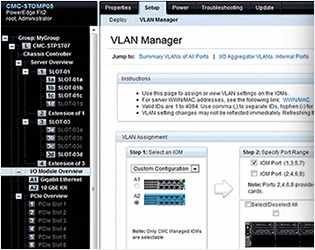

> 即插即用模式，可讓管理員不必配置網絡設置即可配置FN IOM。該設備通過戴爾刀片式服務器IO管理器的簡單GUI界面管理。
> 全交換模式，可實現第3層交換功能。這樣即可實現Dell OS 9命令行界面控制，包括路由協議、多播功能、訪問控制列表、IPv4和IPv6支持，以及可用于實現軟件定義的聯網的OpenFlow功能。
優化FX2性能
提升FX2機箱內東西向流量，實現卓越的網絡性能。FN IO模塊可充分利用高性能10 GbE吞吐量和新一代PowerEdge服務器，讓您可以輕松連接至高密度網絡體系結構。
除8個10 GbE內部端口之外，F(xiàn)N IOM還支持上行鏈路端口鏈路聚合組(LAG)和虛擬鏈路中繼(VLT)。
簡化聚合IO和光纖通道連接
選擇適合您環境的模塊，利用您選擇的外部端口配置簡化連接。
> SFP+ (FN410s)：具有4個10 GbE SFP+端口，通過光纖實現遠距離連接并減少延遲。
> 10GBASE-T (FN410t)：具有4個10GBASE-T端口，可支持經濟實惠的長達100米的銅纜。
> FC/SFP+組合(FN2210s)：具有2個2/4/8 Gbps光纖通道端口*和2個10 GbE SFP+端口（最多4個支持重啟功能的10 GbE SFP+端口），可支持在FX2機箱內直接聚合，同時減少布線和適配器。
支持并簡化LAN/SAN聚合
通過零接觸聚合IO激活支持全面的數據中心橋接(DCB)，從而支持將服務器節點連接至上游交換機的自動LAN/SAN聚合系統。此解決方案可以：
> 減少高達75 %的布線
> 減少多達50 %的現有LAN/SAN適配器
> 減少高達75 %的上游架頂式(ToR)端口
此外，F(xiàn)N IOM可輕松連接到Dell Networking S5000 10/40 GbE交換機。該交換機具有多達64個SFP+端口和多達12個光纖通道端口，并提供全面的光纖通道結構服務支持

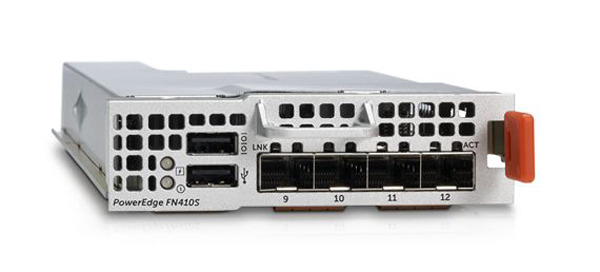

FN410s 4端口SFP+ IO模塊
> 4個SFP+ 10 GbE連接端口
> 支持光纖和DAC電纜介質

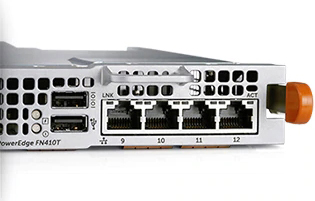

FN410t 4端口10GBASE-T IO模塊
> 4個10GBASE-T連接端口
> 支持經濟實惠的長達100米的銅纜介質
FN2210s 4端口組合光纖通道/以太網I/O模塊
> 最多可配2個2/4/8 Gbps光纖通道端口*和2個SFP+ 10 GbE端口
> 最多可配4個SFP+ 10 GbE端口（通過重新啟動）
> NPG光纖通道和全面的光纖通道結構服務
> 功能
技術規格
|
FN IO聚合器 |
|
| 特性 | 技術規格 |
| 其他功能 | FCoE - 支持： FCoE初始化協議(FIP) v1 FN410S和FN410T支持FCoE中轉（FIP偵聽橋） 本機FCoE轉發 FN2210S支持NPIV代理網關(NPG) FCoE-FC轉發/F端口 – 僅FN2210S支持 動態FCoE到FC負載平衡 |
| 數據中心橋接： IEEE 802.1Qbb基于優先級的流量控制(PFC) IEEE 802.1Qaz增強型傳輸選擇(ETS) 數據中心橋接交換(DCBx) DCBx應用程序TLV（iSCSI、FCoE） |
|
| 安全性選項： 854 Telnet 959 FTP 1321 MD5 1350 TFTP 2474差分服務 2865 RADIUS 3164系統日志 4254 SSHv2 draft-grant-tacacs-02 TACACS+ 4807 IPSec SPD MIB 4301 IPSec |
|
| 通用IPv4協議： 768 UDP 791 IPv4 792 ICMP 793 TCP 826 ARP 1027代理ARP* 1035 DNS（客戶端）* 1042以太網傳輸 1191路徑MTU發現* 1305 NTPv3 1519 CIDR 1542 BOOTP（中繼）* 1812路由器* 1858 IP片段篩選* 2131 DHCP（中繼、客戶端、服務器）* 3021 31位前綴 3046 DHCP選項82* 3069專用VLAN* 3128極小數據段攻擊防護 |
|
| 通用IPv6協議： 2460 IPv6* 1858 IP片段篩選* 2461鄰居發現* 2675超長包（部分）* 3587全局單播地址格式* 2462無狀態地址自動配置（部分）* 4291尋址* 2463 ICMPv6* 4861管理端口IPv6主機 1981 IPv6路徑MTU發現 |
|
| SDN/Openflow：Openflow 1.0，可擴展 | |
| 環境 | 電源：100–240 V交流電，50/60 Hz 最大 散熱輸出：955.36 BTU/小時 最大 系統電流消耗：100/120 V交流電時為2 A，200/240 V交流電時為1 A 最大 功耗：123 W ISO 7779 A加權聲壓級：73.4 °F (23 °C)時為59.6 dBA 工作溫度：0 °C至60 °C（32 °F至140 °F） 工作濕度：10 %至85 %（相對濕度），無冷凝 最大 非工作條件限制：存放溫度：-40 °C到70 °C（-40 °F至158 °F） 存放濕度：5 %至95 %（相對濕度），無冷凝 |
| IEEE合規性 | 802.1AB LLDP 802.1p L2優先級劃分 802.3ab千兆位以太網(1000Base-T) 802.3ad符合LACP的鏈路聚合 802.3ae 10 GbE (10GBase-X) 802.3u快速以太網(100Base-TX) 802.3x流量控制 802.3z千兆位以太網(1000Base-X) ANSI/TIA-1057 LLDP-MED MTU 12 KB |
| 管理 | 1155 SMIv1、1156 Internet MIB、1157 SNMPv1、1212簡明MIB定義、1215 SNMP陷阱、1493網橋MIB、1850 OSPFv2 MIB、1901基于社區的SNMPv2、2011 IP MIB、2012 TCP MIB、2013 UDP MIB、2096 IP轉發表MIB、2570 SNMPv3、2571管理框架、2572消息處理與分發、2575 SNMPv3 VACM、2576 SNMPv1/v2/v3共存、2578 SMIv2、2579 SMIv2文本慣例、2580 SMIv2一致性聲明、2618 RADIUS驗證MIB、2665類以太網接口MIB、2787 VRRP MIB 2819 RMON MIB（組1、2、3、9）、2863接口MIB、3273 RMON大容量MIB、3416 SNMPv2、3418 SNMP MIB、3434 RMON大容量報警MIB、 ANSI/TIA-1057 LLDP-MED MIB、IEEE 802.1AB LLDP MIB、IEEE 802.1AB LLDP DOT1 MIB、IEEE 802.1AB LLDP DOT3 MIB、sFlow.org sFlowv5、FORCE10-IF-EXTENSION-MIB、FORCE10-LINKAGG-MIB、FORCE10-COPY-CONFIG-MIB、FORCE10-MON-MIB、FORCE10-PRODUCTS-MIB、FORCE10-MS-CHASSIS-MIB、FORCE10-SMI FORCE10-SYSTEM-COMPONEN-MIB、FORCE10-TC-MIB、FORCE10-TRAP-ALARM-MIB、 FORCE10-FIPSNOOPING-MIB、FORCE10-DCB-MIB、LLDP-EXT-DOT1-DCBX-MIB、 IEEE8021-PFC-MIB、DELLl_ITA.REV_1_1.MIB、F10-JUMPSTART-MIB、FORCE10-MSTP-MIB、F10-FPSTATS.MIB、f10-VirtualLinkTrunk.MIB、F10-DCBX.MIB、 F10-MS-PLATFORM.MIB |
| 多播 | 4541 IGMPv1/v2偵聽 1112 IGMPv1* 3569適用于IPv4的SSM* 2236 IGMPv2* 4541 IGMPv1/v2偵聽 3376 IGMPv3 draft-ietf-pim-sm-v2-new-05 PIM-SM |
| 性能 | MAC地址數：64,000 交換機結構傳輸速率：240 Gbps（全雙工） 轉發速率：179 Mpps 鏈路聚合：每組最多12個成員，24個LAG組（支持堆疊） 獨立模式：每組最多4個成員，1個上行鏈路LAG組（端口-通道128默認模式） 堆疊模式：每組最多12個成員，1個上行鏈路LAG組（具有FN410S和FN410T的堆疊模式） PMUX模式：最多24個LAG組和多個上行鏈路LAG組 全交換模式：最多24個LAG組和多個上行鏈路LAG組 線速第2層交換：所有協議，包括IPv4 線速第3層路由*：IPv4和IPv6 數據包緩沖區內存：4 MB CPU內存：2 GB 全交換模式下的ACL入口和出口 |
| 端口屬性 | 最多8個線速10 GbE服務器端口 當IOA處于手動模式時，支持本機1 GbE/10 GbE 1個USB（A型）端口，用于存儲 1個USB（A型）端口，用于控制臺/管理 FN410S： 4個線速固定1 GbE/10 GbE SFP+端口：支持 FN410T： 4個線速固定100 Mb/1 Gb/10 Gb BASE-T端口（支持自動協商）：支持 FN2210S： 2個線速固定式2/4/8 Gb光纖通道端口加2個線速1 GbE/10 GbE SFP+端口（默認模式）或4個線速固定式1 GbE/10 GbE SFP+端口（以太網模式）：支持 |
| 路由 | 第3層路由 - 全交換模式： 1058 RIPv1 2453 RIPv2 2154 MD5 (OSPF) 1587 NSSA (OSPF) 2328 OSPFv2 2740 OSPFv3 4222優先級劃分和擁塞避免 4552 OSPFv3 IPsec身份驗證 BGP： 1997 BGP社區 2385 BGP MD5 2439 BGP路由抖動抑制 2796 BGP路由反射 2918 BGP路由刷新 3065 BGP聯盟 4360 BGP擴展社區 4893 BGP 4字節ASN 5396 BGP 4字節ASN表示法 draft-ietf-idr-restart-06 BG P平穩重啟 1195使用IS-IS進行IPv4路由 5308使用IS-IS進行IPv6路由 |
| 堆疊屬性 | 堆疊單位：最多6個IOA（使用通過CLI部署的10 GbE端口） 堆疊帶寬：最高40 Gbps（使用1個10 GbE環形） 堆疊拓?fù)洌涵h(huán)形和菊花鏈 虛擬鏈路中繼(VLT)：使用VLT的mVLT和L2（通過CLI部署） 在VLT、PMUX和全交換模式下支持VLT。 FN410S和FN410T在堆疊、PMUX和全交換模式下支持堆疊。 |
| VLAN | 802.1Q VLAN標記 802.3ac VLAN標記幀擴展 本地VLAN 802.1D橋接、STP* 802.1s MSTP* 802.1w RSTP* Force10 PVST+* 2338 VRRP* |
“以上數據和圖片來源于廠商”
