將戴爾M系列刀片式服務器透明地連接到您選擇的LAN
通過戴爾10 Gb以太網通道模塊，將10 Gb M系列刀片式服務器直接連接到外部10 GbE網絡。鏈接至架頂式和列末式交換機，或使用SR和LR光纖收發器或直接連接(TwinAx)銅纜延長距離。

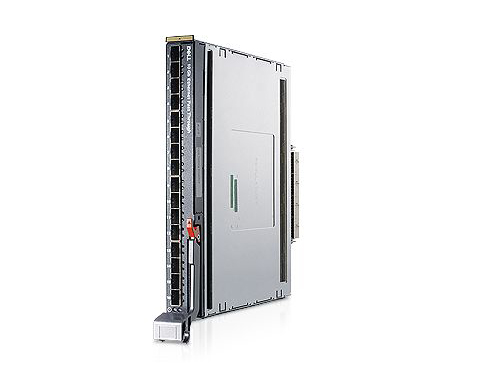

產品外觀
產品特征
毫無懸念的互操作性
在M系列刀片式服務器的部署中，戴爾10 GbE通道模塊可確保10 Gb以太網互操作性。這些通道是透明設備，因此它們?cè)贚AN拓?fù)渲胁豢梢?jiàn)，并且在刀片式服務器和外部LAN之間提供直接以太網連接。希望將刀片式服務器集成到您選擇的任何合作伙伴所提供的現有LAN中時，這種水平的互操作性將非常有益。
即插即用
作為非受管設備，戴爾10 Gb以太網通道模塊無需設置、配置和管理。您只需要將設備插入M1000e機箱，并將電纜連接到十六臺預可選的短波SFP+光纖收發器即可。這些模塊將以10 Gbps的速度逐端口自動連接，開始從刀片式服務器向外部10 Gb網絡交換機傳輸流量。
專用帶寬
通過靜態綁定每個內部（服務器）端口與其相應的外部端口，10 GbE通道模塊可幫助在每臺刀片式服務器和LAN之間提供不折不扣的專用獨立帶寬。每個模塊中的十六個外部端口還有助于在M1000e和LAN之間實現可用以太網帶寬。
技術規格
|
10 GbE直通模塊 |
|
| 特性 | 技術規格 |
| 體系結構 | 戴爾直通模塊在M1000e機箱中可熱插拔。 冗余設備可提供故障轉移保護。 每個M1000e機箱支持多達四個10 Gb以太網直通II模塊（結構B和C中各有兩個）。 每個M1000e機箱支持多達六個10 Gb以太網直通k模塊（結構A、B和C中各有兩個）。 |
| 可用性 | 使用10千兆位以太網NIC刀片式服務器夾層卡I/O卡將戴爾刀片式服務器連接至外部交換機。 適用于Dell PowerConnect、Cisco Catalyst/Nexus交換機以及您選擇的外部以太網交換機的卓越解決方案 |
| 機箱包含項 | 尺寸： 高：272.75毫米 寬：32.48毫米 深：307.24毫米 重量： 2.6千克（不帶SFP時）；3.0千克（帶SFP時） |
| 工作環境條件 | 請參見與M1000e刀片式服務器盤柜相關的限制 將各個10千兆位刀片式服務器與外部10千兆位網絡資源直接連接。 |
| 互操作性 | 戴爾10 Gb以太網直通模塊對于所有以太網拓?fù)涠际峭该鞯模商峁拇鳡柕镀椒?wù)器到任何供應商外部LAN交換機的連接。 連接到任何符合行業以太網標準的設備。 |
| 管理 | 模塊不受管理 – 所有管理都通過NIC固件或操作系統進行，或者可通過M1000e機箱管理控制器(CMC)獲得外部交換機設備狀態 診斷： Dell 10 GbE-k通道模塊進行開機自測試和各種持續診斷以確保適當?shù)牟僮?/td> |
| 性能 | 每端口10千兆位每秒線速，全雙工 |
| 外圍設備 | 收發器 10 GbE SFP+光纖收發器、SR、LC連接器 10 GbE SFP+光纖收發器、LRM、LC連接器 電纜 1米SFP+直接連接電纜收發器部件 3米SFP+直接連接電纜收發器部件 5米SFP+直接連接電纜收發器部件 7米SFP+直接連接電纜收發器部件 |
| 端口屬性 | 端口： 共32個以太網端口：16個內置（服務器）端口和16個外置(LAN)端口 1:1的內外部端口對可為服務器與LAN間的隔離帶寬提供專用連接 發貨時所有32個端口都為啟用狀態 所有外部端口都可熱插拔，從而無需中斷服務器便可進行擴展 選項： 標準狀態下所有端口都為啟用狀態 外部端口還支持10 Gb SFP+ LR光纖和SFP+直接連接（銅纜）電纜（0.5米、1米、3米、5米、7米） 支持的適配器（按型號）：根據通道的型號，適配器(NIC/CNA)支持各不相同 戴爾10 Gb以太網通道II支持以下基于XAUI的適配器： Broadcom 57710夾層卡 Broadcom 57711夾層卡 英特爾X520夾層卡 英特爾X520-x/k夾層卡 QLogic QME8142夾層卡 Emulex OCm10102-f-m夾層卡 戴爾10 Gb以太網通道-k支持以下基于KR的適配器： Brocade BR1741M-k夾層卡 Broadcom 57712-k網絡子卡(NDC) 英特爾X520-x/k夾層卡 適用于PowerEdge刀片式服務器的未來10 Gb適配器 注意：兩種型號的通道都不支持1 Gb NIC |
| 電源選項 | 直流電輸入：12 V，來自于M1000e刀片式服務器盤柜的共享電源 功耗：在沒有SFP的情況下，約為20瓦；在有SFP的情況下，約為28瓦 |
“以上數據和圖片來源于廠商”
